樓主  發表于: 2008-10-27 23:36
在EVIEW手冊在提到：支持在線模擬功能，即使你手頭上沒有屏也可以開發和測試你的畫面，為你的開發提供最大的便利。
請問你用的是三菱的PLC，如何連接和設定才可以實現在線模擬啊，因?yàn)槲覜]有屏，所以。。。。。。。在此先謝謝了，，
piaopiao218
級別: 探索解密
精華主題: 0
發帖數量: 86 個
工控威望: 189 點
下載積分: 713 分
在線時間: 51(小時)
注冊時間: 2008-04-16
最后登錄: 2012-09-19
查看piaopiao218的 主題 / 回貼
1樓  發表于: 2008-10-28 09:28
直接在線模擬就是直接用plc與pc機的串口相連，進行模擬的方法。注意只能用RS232接口。按照手冊或根據所持PLC實際通訊參數設置好后，編譯，然后點擊工具欄上的直接在線模擬，彈出對話框后，選擇你要仿真的觸摸屏號（HMIn），選擇PLC連接的計算機com口號，然后點“仿真”即可開始直接在線仿真。退出直接在線模擬可按空格鍵或右鍵點close退出。
本帖最近評分記錄：
  • 下載積分:+1(xieshaokui) 熱心助人!
    piaopiao218
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 189 點
    下載積分: 713 分
    在線時間: 51(小時)
    注冊時間: 2008-04-16
    最后登錄: 2012-09-19
    查看piaopiao218的 主題 / 回貼
    2樓  發表于: 2008-10-29 10:42
    你用的是MT500系列？
    piaopiao218
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 189 點
    下載積分: 713 分
    在線時間: 51(小時)
    注冊時間: 2008-04-16
    最后登錄: 2012-09-19
    查看piaopiao218的 主題 / 回貼
    3樓  發表于: 2008-10-29 11:08
    你用的軟件是EB500？
    piaopiao218
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 189 點
    下載積分: 713 分
    在線時間: 51(小時)
    注冊時間: 2008-04-16
    最后登錄: 2012-09-19
    查看piaopiao218的 主題 / 回貼
    4樓  發表于: 2008-10-29 11:17
    我用的是臺達DVP，不過道理是一樣的。
    piaopiao218
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 189 點
    下載積分: 713 分
    在線時間: 51(小時)
    注冊時間: 2008-04-16
    最后登錄: 2012-09-19
    查看piaopiao218的 主題 / 回貼

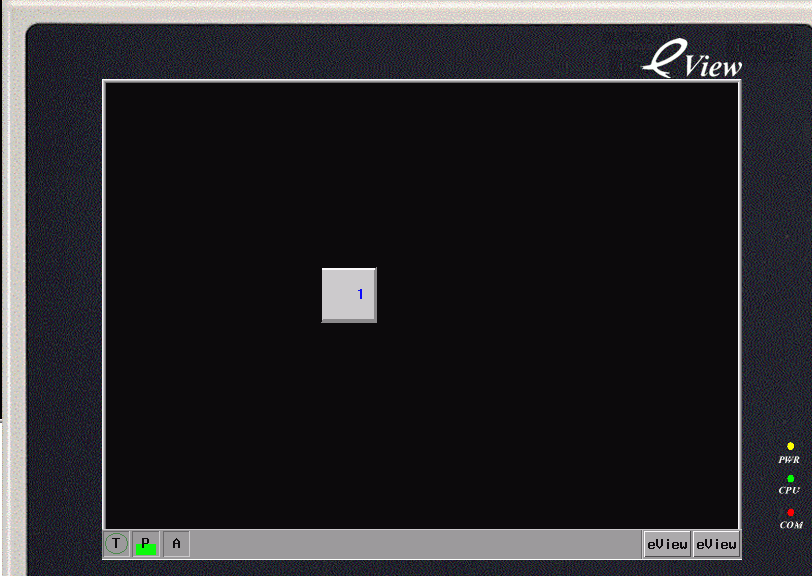

    5樓  發表于: 2008-10-29 11:17

    piaopiao218
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 189 點
    下載積分: 713 分
    在線時間: 51(小時)
    注冊時間: 2008-04-16
    最后登錄: 2012-09-19
    查看piaopiao218的 主題 / 回貼
    6樓  發表于: 2008-10-29 11:18

    piaopiao218
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 189 點
    下載積分: 713 分
    在線時間: 51(小時)
    注冊時間: 2008-04-16
    最后登錄: 2012-09-19
    查看piaopiao218的 主題 / 回貼
    7樓  發表于: 2008-10-29 17:04
    通訊參數是要根據你的PLC實際參數來設定的，你可以用三菱PLC的監控軟件來讀取PLC通訊參數以及通訊站號。
    piaopiao218
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 189 點
    下載積分: 713 分
    在線時間: 51(小時)
    注冊時間: 2008-04-16
    最后登錄: 2012-09-19
    查看piaopiao218的 主題 / 回貼
    8樓  發表于: 2008-11-09 21:17
    引用
    引用第14樓wanghuhong于2008-11-08 10:26發表的  :


    我也同樣問題，暈采了！



    樓主的問題已經解決了，他是因?yàn)閑asymanager中direct online-simulator選項前沒有打鉤。
