樓主  發表于: 4天前

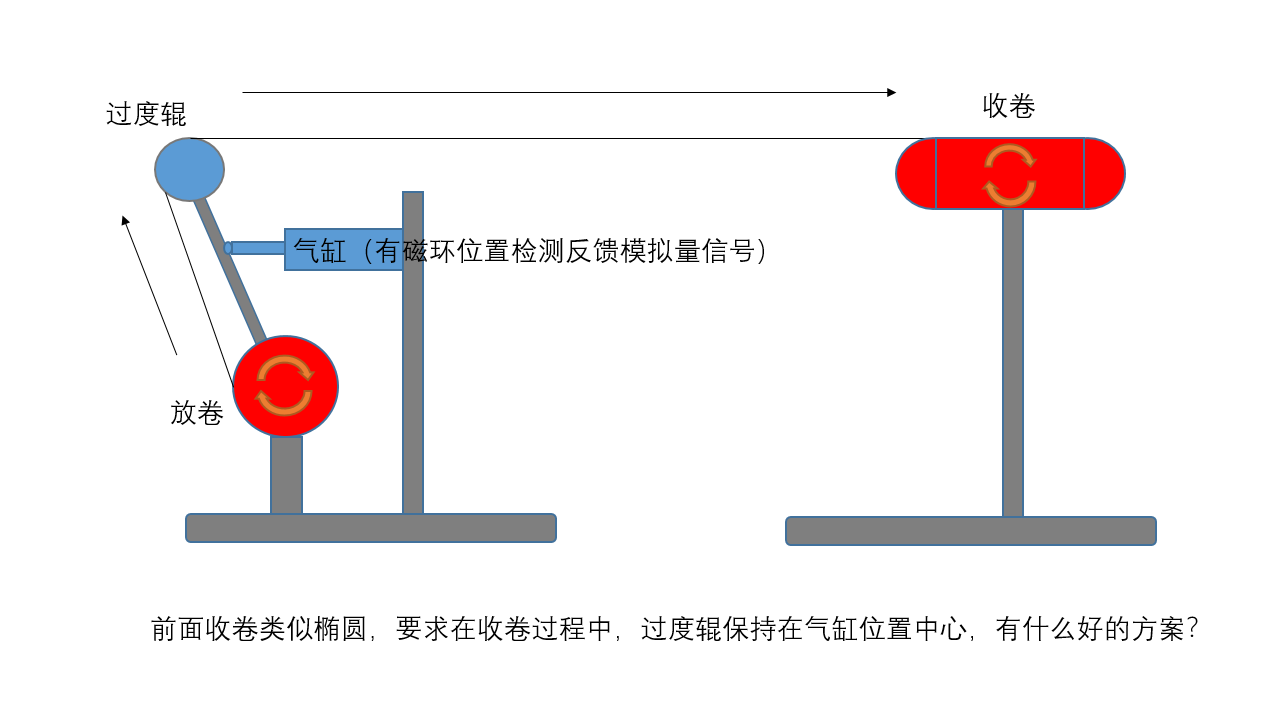

圖片：
這個大家有沒有什么好的方案，我實在想不出啥了
gk1234
有反饋，才控制
級別: 論壇先鋒
精華主題: 0
發帖數量: 128 個
工控威望: 1164 點
下載積分: 8773 分
在線時間: 189(小時)
注冊時間: 2018-11-06
最后登錄: 2025-08-14
查看gk1234的 主題 / 回貼
1樓  發表于: 4天前
放卷磁粉,過度輥位置pid控制張力,主要是收卷,電機速度收卷,計算頻率,保證線速基本一致.
森利德
向大佬學習 向大佬致敬
級別: 工控俠客
精華主題: 0
發帖數量: 748 個
工控威望: 2935 點
下載積分: 6064 分
在線時間: 241(小時)
注冊時間: 2023-01-16
最后登錄: 2025-08-14
查看森利德的 主題 / 回貼
2樓  發表于: 4天前
學習學習
goldage
級別: 工控俠客
精華主題: 0
發帖數量: 2011 個
工控威望: 2176 點
下載積分: 7481 分
在線時間: 558(小時)
注冊時間: 2016-06-19
最后登錄: 2025-08-14
查看goldage的 主題 / 回貼
3樓  發表于: 4天前
這個是常規的收放卷自動張力控制模式啊
學無止靜
級別: 略有小成
精華主題: 0
發帖數量: 140 個
工控威望: 251 點
下載積分: 4746 分
在線時間: 379(小時)
注冊時間: 2022-04-17
最后登錄: 2025-08-12
查看學無止靜的 主題 / 回貼
4樓  發表于: 4天前
引用
引用樓主還在奔跑中于2025-08-11 18:29發表的 非圓形收卷項目求助 :
這個大家有沒有什么好的方案，我實在想不出啥了

能細描述一下"過渡輥保持在氣缸位置中心"是什么位置?
zhongwen1234
級別: 略有小成
精華主題: 0
發帖數量: 122 個
工控威望: 202 點
下載積分: 629 分
在線時間: 77(小時)
注冊時間: 2020-08-04
最后登錄: 2025-08-13
查看zhongwen1234的 主題 / 回貼
5樓  發表于: 3天前
如果材料厚度都一樣，那么估算收卷一圈長度，放卷速度與之匹配就好。放卷如果有編碼器，可以算一下線速度，逐漸加速就行了
未曾工作室
級別: 正式會員
精華主題: 0
發帖數量: 44 個
工控威望: 51 點
下載積分: 2259 分
在線時間: 57(小時)
注冊時間: 2024-10-24
最后登錄: 2025-08-14
查看未曾工作室的 主題 / 回貼
6樓  發表于: 3天前
這個收卷結構有點像電機繞組線圈，
